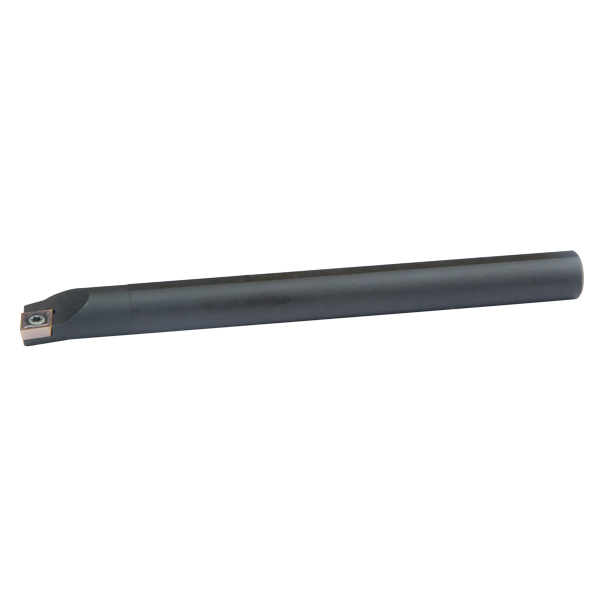

Державка токарная S20Q-SCLCR09 расточная правая UMIC 2012082009
2012082009
Бренд:
UMIC
Державка токарная S20Q-SCLCR09 расточная правая предназначена для внутреннего продольного точения с использованием твердосплавных пластин. Применяется совместно с пластинами CCMT-CCGT длина режущей кромки, которых составляет 9 мм. Закрепление пластины осуществляется посредством винта. Хвостовик стальной без внутреннего подвода СОЖ, главный угол в плане 95 градусов, диаметр расточной державки 20 мм, минимальный диаметр обработки 25 мм, длина державки 180 мм, расстояние от оси до режущей кромки 11 мм, длина рабочей части 28 мм.
Dmin растачивания, мм
25
Бренд
UMIC
Главный угол в плане, град.
95°
Диаметр расточной державки, мм
20
Длина державки, мм
180
Длина рабочей части, мм
28
Задний угол пластины, град.
7°
Исполнение
правое
Исполнение хвостовика
S-стальной без внутреннего подвода СОЖ
Размер пластины
9
Расстояние от оси до режущей кромки, мм
11
Система крепления пластин
S- крепление винтом
Устанавливаемые пластины
CCMT-CCGT
Форма пластины
C-ромбическая 80°
