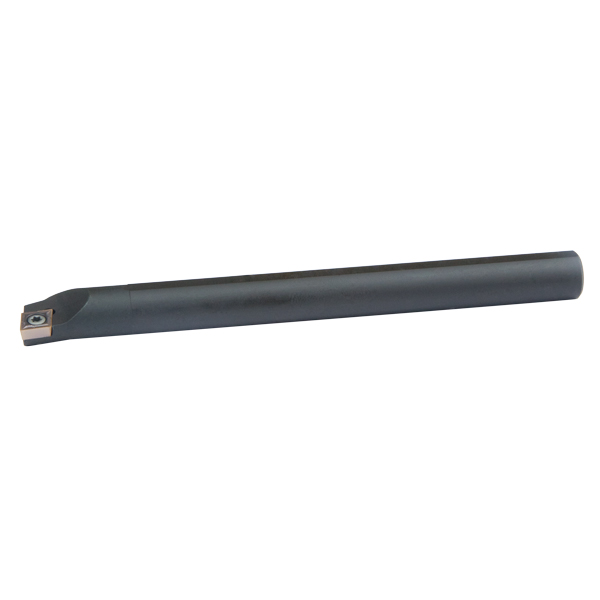

Державка токарная S16Q-SCLCR09 расточная правая UMIC 2012081609
2012081609
Бренд:
UMIC
Державка токарная S16Q-SCLCR09 расточная правая предназначена для внутреннего продольного точения с использованием твердосплавных пластин. Применяется совместно с пластинами CCMT-CCGT длина режущей кромки, которых составляет 9 мм. Закрепление пластины осуществляется посредством винта. Хвостовик стальной без внутреннего подвода СОЖ, главный угол в плане 95 градусов, диаметр расточной державки 16 мм, минимальный диаметр обработки 20 мм, длина державки 180 мм, расстояние от оси до режущей кромки 9 мм, длина рабочей части 27 мм.
Dmin растачивания, мм
20
Бренд
UMIC
Главный угол в плане, град.
95°
Диаметр расточной державки, мм
16
Длина державки, мм
180
Длина рабочей части, мм
27
Задний угол пластины, град.
7°
Исполнение
правое
Исполнение хвостовика
S-стальной без внутреннего подвода СОЖ
Размер пластины
9
Расстояние от оси до режущей кромки, мм
9
Система крепления пластин
S- крепление винтом
Устанавливаемые пластины
CCMT-CCGT
Форма пластины
C-ромбическая 80°
