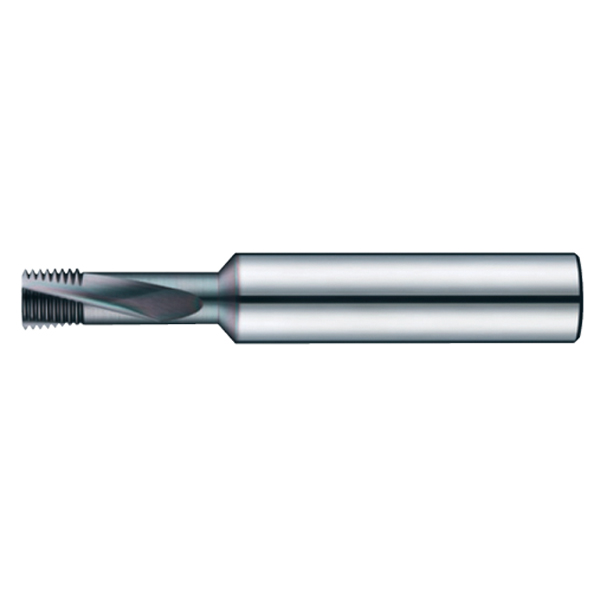

Резьбофреза твердосплавная по металлу M5x0,8x7,6 мм TiSiN UMIC 1481390500
1481390500
Бренд:
UMIC
Резьбофреза твердосплавная полновитковая с обнижением с цилиндрическим хвостовиком. Нарезаемая резьба: M5x0,8. Диаметр фрезы 3,9 мм, диаметр хвостовика 4 мм, длина рабочей части 7,6 мм, общая длина 50 мм, 4 режущих зуба. Материал резьбофрезы – мелкозернистый твёрдый сплав с покрытием TiSiN.
Отличительные особенности:
Применяется для фрезерования внутренних резьб правого исполнения в отверстиях обрабатываемых деталей;
Может применяться для нарезания резьбы за один проход на всю глубину отверстия;
Обнижение позволяет обрабатывать отверстия глубиной до 3xD;
Рекомендуется для обработки низко-, средне- и высокоуглеродистых сталей, легированных и инструментальных сталей, цветных металлов, высокопрочных ферритных, мартенситных и дисперсионно-твердеющих сталей, нержавеющих сталей, чугуна, сплавов на основе титана;
Возможно применение для обработки сплавов на основе никеля, а также закаленных до 55 HRC материалов;
Охлаждение внешнее, резьбофреза не имеет каналов для подачи СОЖ.
Отличительные особенности:
Применяется для фрезерования внутренних резьб правого исполнения в отверстиях обрабатываемых деталей;
Может применяться для нарезания резьбы за один проход на всю глубину отверстия;
Обнижение позволяет обрабатывать отверстия глубиной до 3xD;
Рекомендуется для обработки низко-, средне- и высокоуглеродистых сталей, легированных и инструментальных сталей, цветных металлов, высокопрочных ферритных, мартенситных и дисперсионно-твердеющих сталей, нержавеющих сталей, чугуна, сплавов на основе титана;
Возможно применение для обработки сплавов на основе никеля, а также закаленных до 55 HRC материалов;
Охлаждение внешнее, резьбофреза не имеет каналов для подачи СОЖ.
Бренд
UMIC
Диаметр фрезы, мм
3,9
Диаметр хвостовика, мм
4
Длина обнижения, мм
15
Длина рабочей части, мм
7,6
Количество витков
3
Количество зубьев, шт
4
Материал
VHM-твердый сплав
Направление резьбы
правое
Обрабатываемый материал
H (твердые материалы);K (чугун);M (нержавеющая сталь);N (цветные металлы);P (сталь);S (жаропрочные)
Обработка
внутренняя
Общая длина
50 мм
Отверстие под резьбу
4.2
Покрытие
TiSiN
Размер резьбы
M5
Тип охлаждения
внешняя подача СОЖ
Тип резьбы
M-метрическая
Тип хвостовика
цилиндрический
Угол наклона винтовой канавки, град.
15
Угол профиля резьбы, град
60
Форма профиля
полный
Шаг резьбы, мм
0,8
